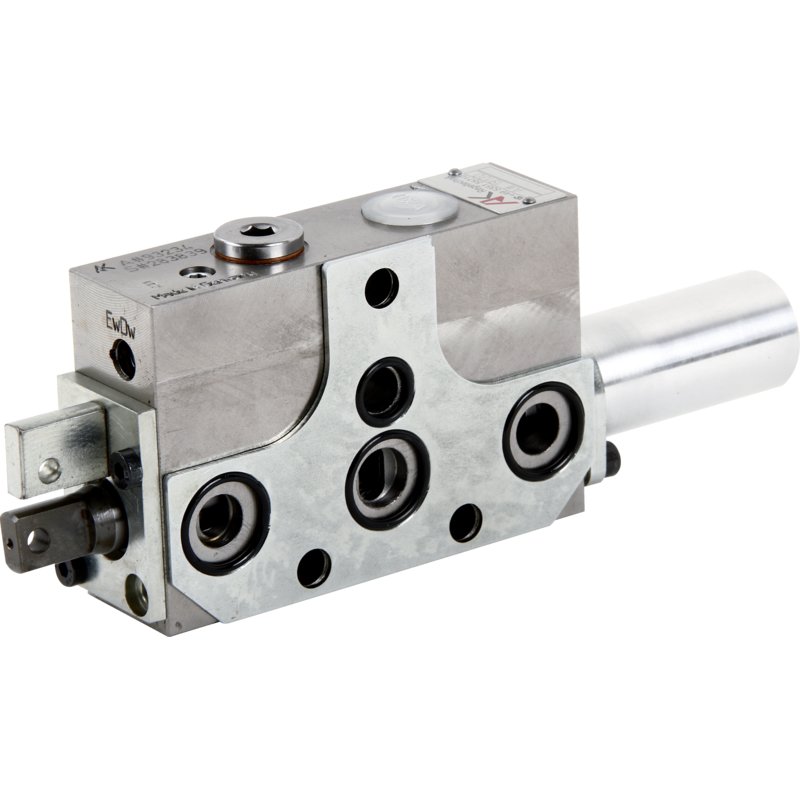

Valvola di controllo

Descrizione:
Questa valvola di controllo è una valvola a 5/4 vie che viene azionata manualmente per controllare cilindri EW e DW e motori idraulici. La valvola di controllo AK articolo 19130 è stata sviluppata appositamente per i trattori Fiatagri con sistema idraulico Kontak. A causa dell'elevata capacità di litri, fino a quattro valvole di controllo possono essere montate direttamente su flangia. Poiché lo schema dei fori è completamente identico a Kontak/Parker, questa valvola può essere installata anche con le valvole di controllo Kontak/Parker originali. La suddetta valvola di controllo è un dispositivo a quattro posizioni. Può essere commutato da doppio effetto a semplice effetto e viceversa. È una valvola di controllo sigillata a spola che mostra un comportamento di controllo fine assolutamente neutro e consente perdite di adattamento estremamente basse anche alla massima pressione. Il dispositivo ha un finecorsa di sicurezza bloccato in posizione LIFT. Se si passa alla posizione ABBASSAMENTO, si raggiunge la posizione GALLEGGIANTE bloccato. Questo può essere riportato manualmente in posizione NEUTRA in qualsiasi momento.

Specifiche tecniche:
Max. Pressione di esercizio: 220 bar
Max. Pressione di ritorno: 50 bar
Portata nominale: 70 l/min
Coppia di serraggio: 30 Nm
Copertura: positiva
Connessioni: M18 x 1,5
Peso: 3,35 kg
Dimensioni: 210 x 95 x 4 mm
Mezzo operativo: olio idraulico secondo DIN 51524
Viscosità: 10 ... 200 mm² / s
Temperatura di esercizio: -20...+80°C
