SB7 Bosch System
Eingangsplatte
Beschreibung:
Diese Eingangssektion ist zur Absicherung der Hydraulikanlage mit einem Druckbegrenzungsventil (voreingestellt auf 210 bar) versehen. Sie ist mit Anschlüssen für Zu-, Rück- und Weiterlauf ausgestattet. Es sind drei Gewindebohrungen M8 zur Befestigung einer Ventilbaugruppe vorhanden. Die Eingangssektion leitet den Ölstrom durch die Zusatzsteuerventile über die Endsektion zum Anschluss Weiterlauf. Die Eingangssektion ist zur Montage einer Wegeventilkombination erforderlich.
Technische Daten:
Max. Betriebsdruck: 250 bar
Max. Ruecklaufdruck: 10 bar
Nenndurchfluss: 70 l/min
Anzugsdrehmoment: 30 Nm
Anschlüsse: P, W = M22 x 1,5 / T = M26 x 1,5
Gewicht: 3,01 kg
Maße: 138 x 40 x 106 mm
Betriebsmittel: Hydrauliköl nach DIN 51524
Viskosität: 10...200 mm²/s
Betriebstempetratur: -20 - +80 °C Bezeichnung: Eingangsplatte SB23 OC
Verpackungsmenge: 1
Verpackungseinheit: Stück
228,97 €*

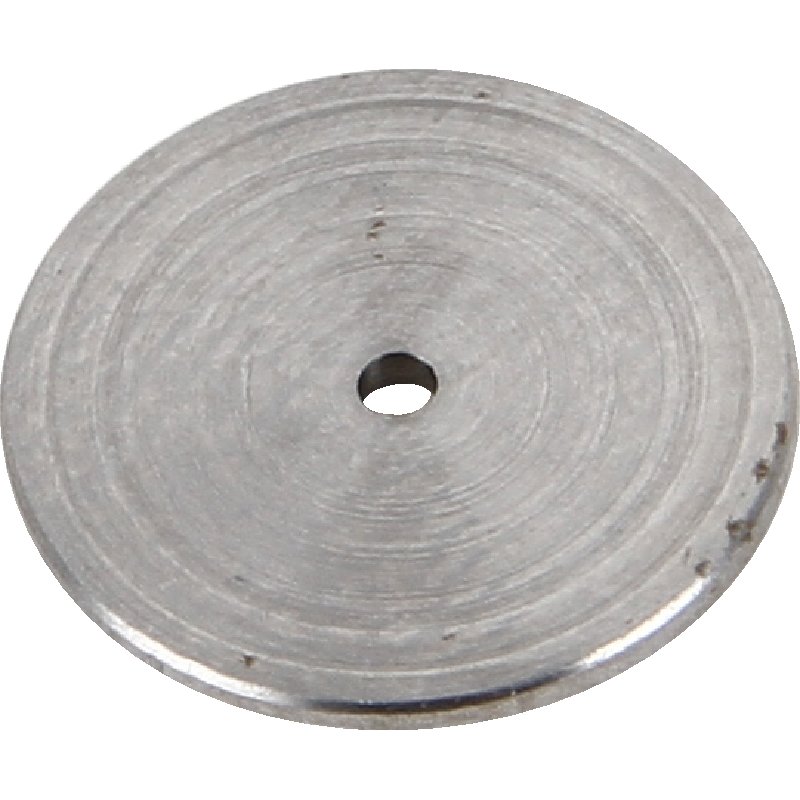

Einlegedrossel
Diese Drossel kann zwischen Verschraubungen und Armaturen eingelegt werden Bezeichnung: Einlegedrossel 1,0 Dm 10 x 1,5
Verpackungsmenge: 1
Verpackungseinheit: Stück
Außendurchmesser (D): 10 mm
Druck maximal: 200 bar
Höhe (H): 1,5 mm
Innendurchmesser (d): 1 mm
3,67 €*
Einlegedrossel
Diese Drossel kann zwischen Verschraubungen und Armaturen eingelegt werden Bezeichnung: Einlegedrossel 0,5 Dm 8 x 1
Verpackungsmenge: 1
Verpackungseinheit: Stück
Außendurchmesser (D): 8 mm
Druck maximal: 200 bar
Höhe (H): 1 mm
Innendurchmesser (d): 0,5 mm
3,33 €*
Einlegedrossel
Diese Drossel kann zwischen Verschraubungen und Armaturen eingelegt werden Bezeichnung: Einlegedrossel 1,2 Dm 12 x 1
Verpackungsmenge: 1
Verpackungseinheit: Stück
Außendurchmesser (D): 12 mm
Druck maximal: 200 bar
Höhe (H): 1 mm
Innendurchmesser (d): 1,2 mm
3,67 €*

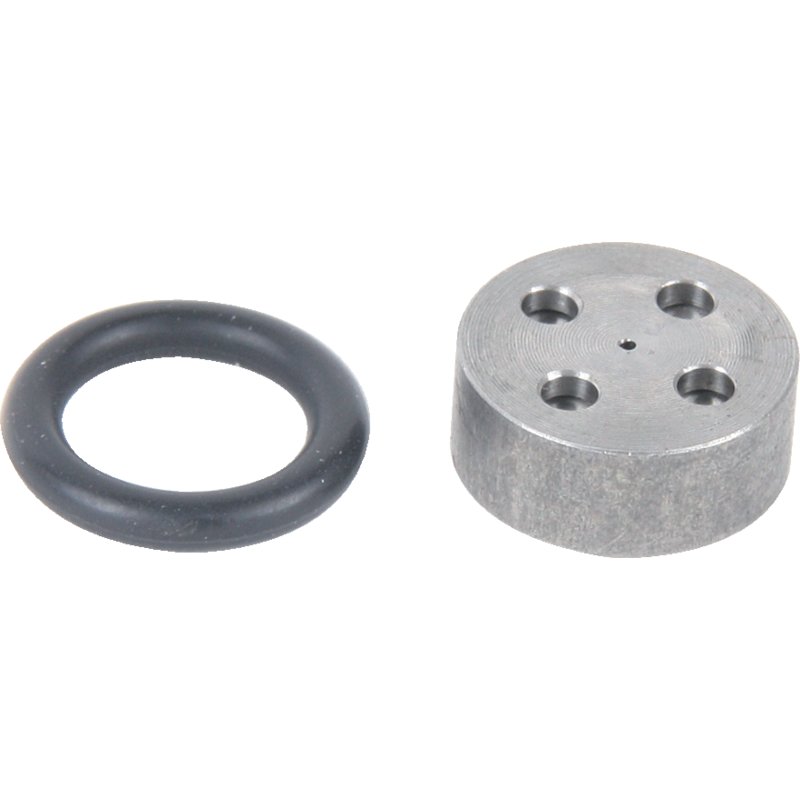

Einlegedrossel
Ausstattungsmerkmale: für 3/8\1 Hohlschraube
Funktionsbeschreibung: Wird geräteseitig eingelegt, zum Vermeiden des „RATTERNS“
Technische Informationen: für Hohlschraube R 3/8\1 Bezeichnung: Einlegedrossel für 3/8 Hohlschraube
Verpackungsmenge: 1
Verpackungseinheit: Stück
Außendurchmesser (D): 14 mm
Höhe (H): 5,6 mm
Innendurchmesser (d): 1 mm
24,52 €*

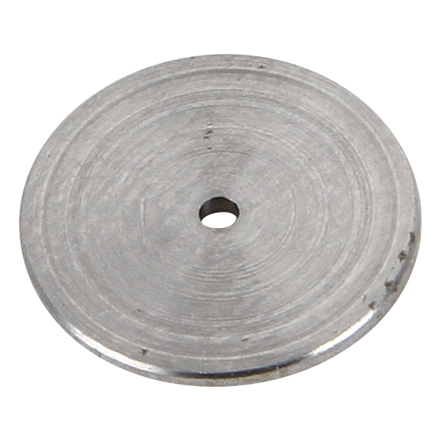

Einlegedrossel 0,8
Diese Drossel kann zwischen Verschraubungen und Armaturen eingelegt werden Bezeichnung: Einlegedrossel 0,8 Dm 10 x 1
Verpackungsmenge: 1
Verpackungseinheit: Stück
Außendurchmesser (D): 10 mm
Druck maximal: 200 bar
Höhe (H): 1 mm
Innendurchmesser (d): 0,8 mm
3,67 €*
Hauptsteuergerät
Beschreibung:
Dieses Regelventil wird im Schlepper zur Steuerung und Regelung des Kraftheberhubwerks eingesetzt. Mit dem Regelventil können Anbaugeräte, angebaut am Hubwerk, stufenlos gehoben und gesenkt, bzw. eine vorgegebene Lage konstant gehalten oder eine optimale Ausnutzung der Schlepperleistung erreicht werden.
Durch die Regelung werden Störgrößen ständig automatisch korrigiert und somit das Schlepperfahren wesentlich erleichtert. Je nach Art der Anwendung kann das Regelventil zur Lageregelung, zur Zugkraftregelung oder zur Mischregelung eingesetzt werden. Mit den Zusatzanschlüssen für R und P, sowie stufenloser Einstellung von P ist das Ventil sehr umfangreich ausgestattet.
Technische Daten:
Max. Betriebsdruck: 220 bar
Max. Ruecklaufdruck: 50 bar
Nenndurchfluss: 70 l/min
Anzugsdrehmoment: 30 Nm
Überdeckung: positiv
Anschlüsse: M18 x 1,5
Gewicht: 6,25 kg
Maße: 210 x 50 x 130 mm
Betriebsmittel: Hydrauliköl nach DIN 51524
Viskosität: 10...200 mm²/s
Betriebstempetratur: -20 - +80 °C Bezeichnung: Hauptsteuergerät SB7
Verpackungsmenge: 1
Verpackungseinheit: Stück
Betriebsdruck maximal: 220 bar
Durchflussmenge maximal: 70 l/min
Rücklaufdruck maximal: 10 ba
993,30 €*

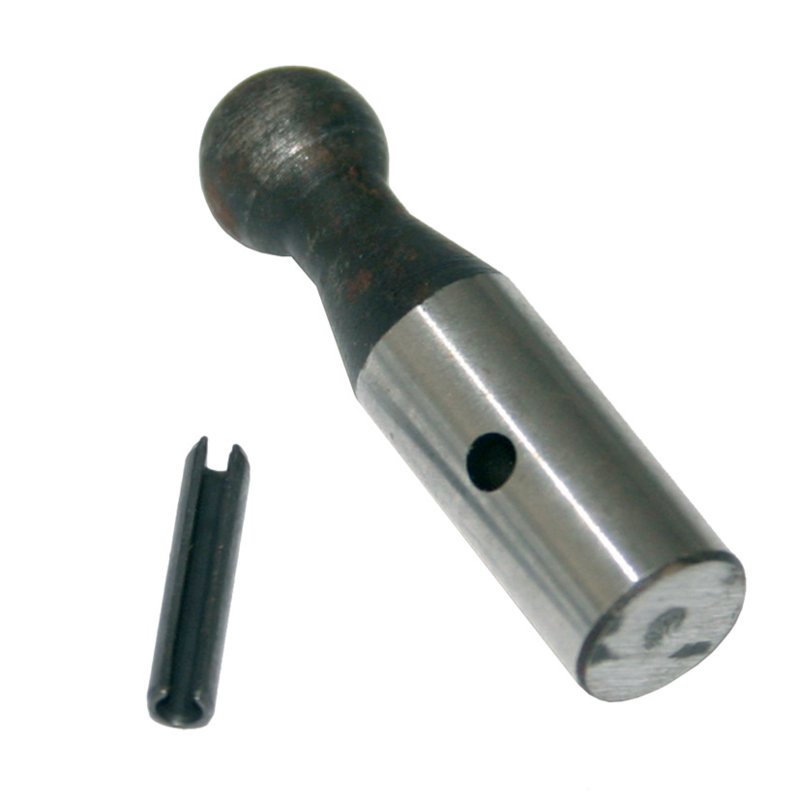

Kugelzapfen
Bezeichnung: Kugelzapfen 92026 zu 00815580
Verpackungsmenge: 1
Verpackungseinheit: Stück
35,94 €*
